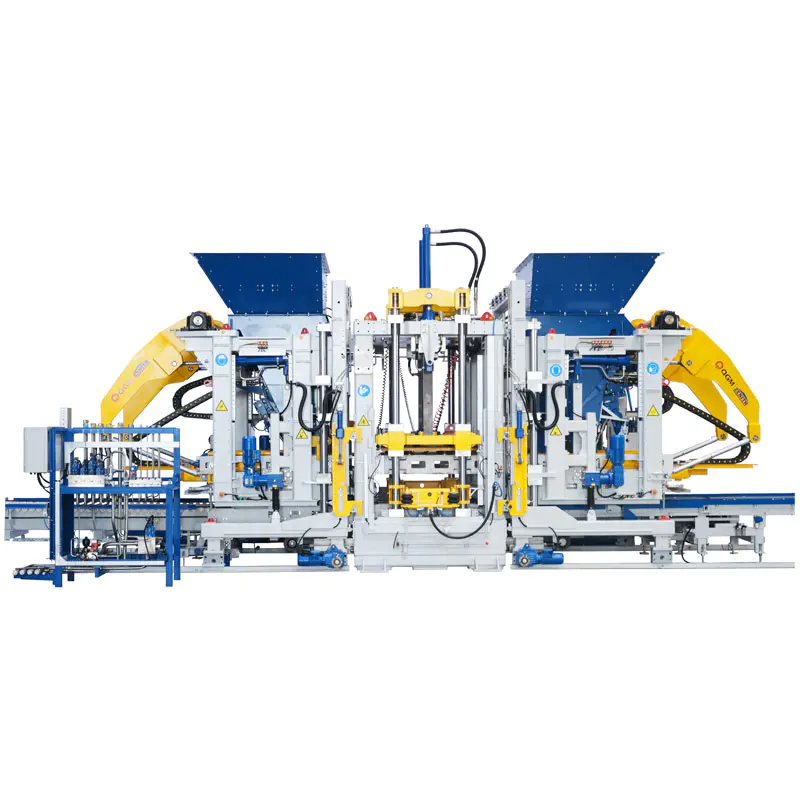

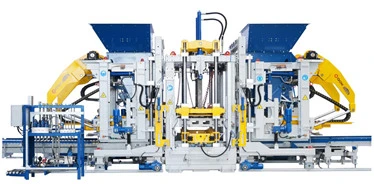

블록 제작 기계 장비

블록 제작 기계 장비 특징

이중 진동 테이블, 8개의 서보 모터(옵션)최상위 블록 머신

더 쉬운 유지 관리를 위한 모듈식 조립다양한 제품 이용 가능

더 높은 용량, 더 나은 성능

기술적인 매개변수

일부 블록은 ZN2000C로 만들 수 있습니다.

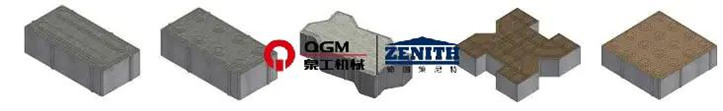

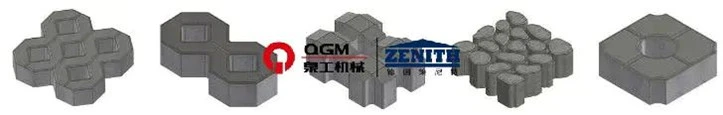

포장 재료 :
잔디석:

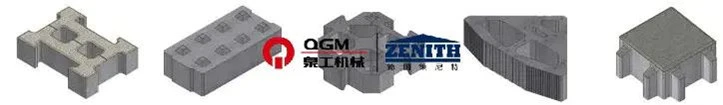

물 보유 차단 :

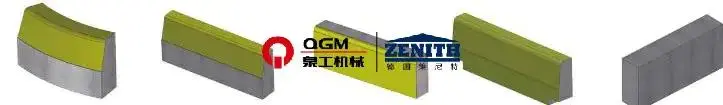

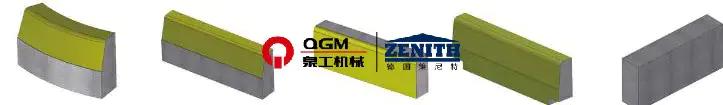

도로 연석:

기술적 장점

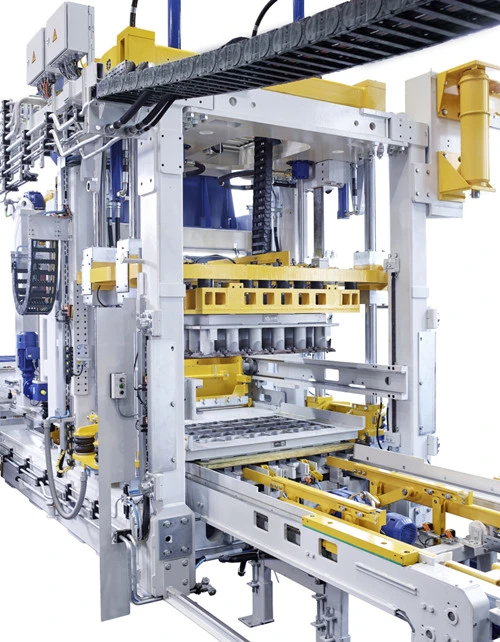

1. 고급 독일 디자인 프레임

메인프레임은 독일 ZENITH사에서 설계한 고강도 용접 프레임 구조를 채택하였습니다. 특허받은 고강도 용접 프레임 구조, 합리적인 디자인, 균일하고 심미적으로 즐거운 용접. 전체 프레임 완화를 위해 진동 처리를 거칩니다. 고품질을 보장하는 기계적 스트레스 안정성. 고급 구조 설계로 다음이 가능합니다. 연석을 추가할 가능성이 있는 확장성 금형 측벽 개폐 섹션, 인출판 섹션, 삽입 장치 폴리스티렌 코어 등

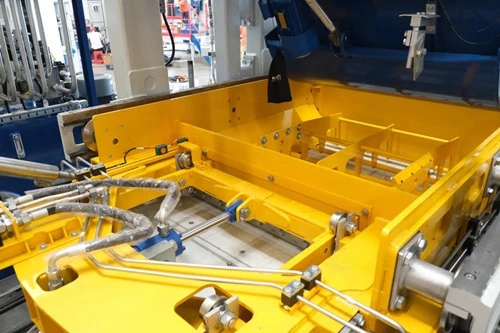

2. 자동 퀵 몰드 체인지 시스템

금형이 주 기계 위치에 있으면 호이스팅 시스템이 실현됩니다. 퀵 몰드 체인지 장치의 자동 몰드 체인지. 탬퍼 헤드 및 몰드 프레임은 안전하고 효율적이며 작동하기 쉬운 공압 스테이션에 의해 자동으로 고정됩니다. 유지 관리가 편리합니다.
● 공압식 금형 체결 장치: 금형 지지 프레임과 공압식으로 구성됩니다. 양쪽에 공압 클램퍼가 있습니다. 사전진동 및 주진동 주기 동안에 도움이 됩니다. 금형을 고정하고 고정하여 진동을 줄이고 최상의 진동 효과를 달성하는 동시에 금형의 수명을 연장합니다.

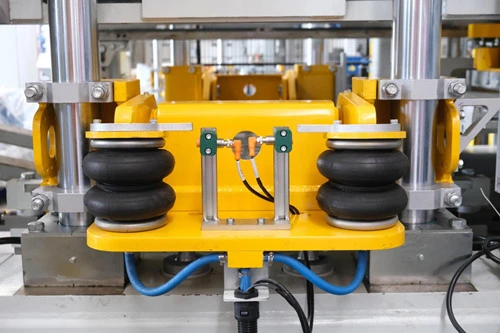

● 공압식 탬퍼 헤드 클램핑 장치: 탬퍼 헤드는 클램핑 장치로 고정됩니다. 탬퍼 헤드를 쉽고 빠르게 교체할 수 있는 에어백 장착으로 금형 교체 시간 단축 또한 금형 프레임과 탬퍼 헤드 사이의 정확한 도킹을 보장합니다.
● 전동 금형 삽입 장치: 금형 설치 장치는 금형을 금형에 위치시키는 데 사용됩니다. 전동 몰드캐리어를 이용하여 본체를 제거합니다. 몰드캐리어는 시중에 나와 있는 대부분의 금형에 적합합니다. 다른 특수 금형은 맞춤형으로 사용할 수 있습니다. 캐리어.

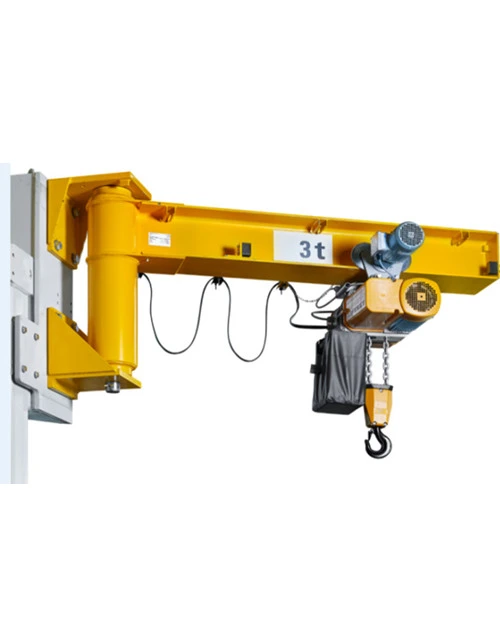

● 금형 교환 장치: 본체 프레임에 설치되어 금형을 들어 올리는 데 사용됩니다. 금형 교체시 전기 체인 호이스트(크레인) 및 전동 보행 장치 장착

3. 공급 시스템

● 공급 상자는 유압식으로 구동되며 높은 동적 비례 밸브 제어를 사용합니다. 시스템. 이 장치에는 유압으로 구동되는 혼합 장치가 장착되어 있어 신속하고 효과적으로 금형을 충전합니다. 혼합 장치는 높은 동적 비례에 의해 제어됩니다. 밸브 및 공급 장치. 먹이는 상자의 앞쪽 팔에는 조절 가능한 장치가 장착되어 있습니다. 청소용 솔.

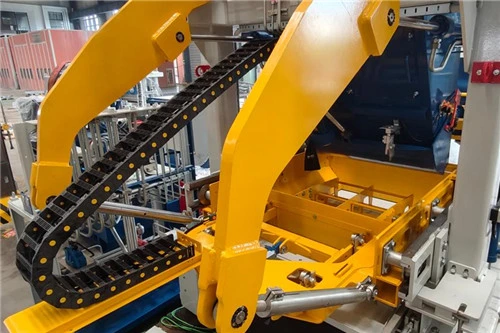

● 견고한 스윙 암 피딩, 피딩 장치 양쪽에 큰 직경의 롤러가 있어 공급 상자의 균일하고 안정적인 수평 이동을 보장합니다.
● 공급 상자의 가이드 레일은 교체 가능한 내마모성 스트립을 채택하여 더 많은 작업을 수행합니다. 유지보수에 편리함

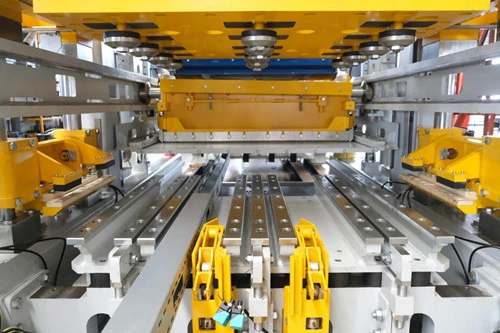

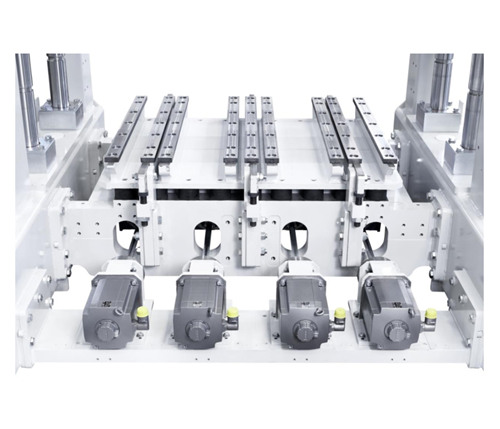

4. “울트라 다이내믹” 서보 진동 시스템

"슈퍼 다이내믹" 서보 진동 기술은 고효율 적응형 진동 기술입니다. 블록 머신용으로 특별히 설계된 시스템입니다. 서보 모터가 가장 빠르게 반응합니다. 가능한 속도, 최고의 진동 성능 달성, 시멘트 사용량 감소, 생산주기를 단축하고, 고밀도 콘크리트 제품을 생산합니다. 진동 시스템은 콘크리트 제품의 다양한 생산 요구에 유연하게 적응할 수 있습니다.

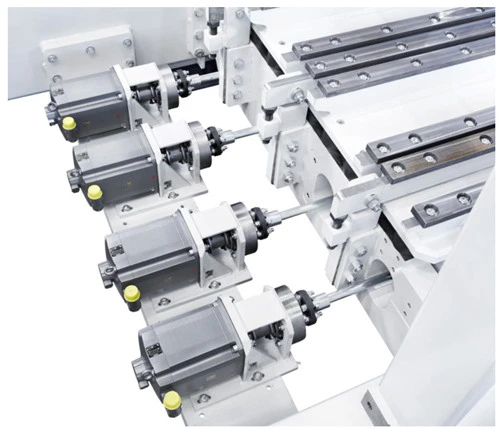

● 8개의 진동 장치(8개의 서보 드라이브에 의해 개별적으로 설정된 기계적 균형 포함)
● 탄성 커플링이 있는 모터 샤프트 8개

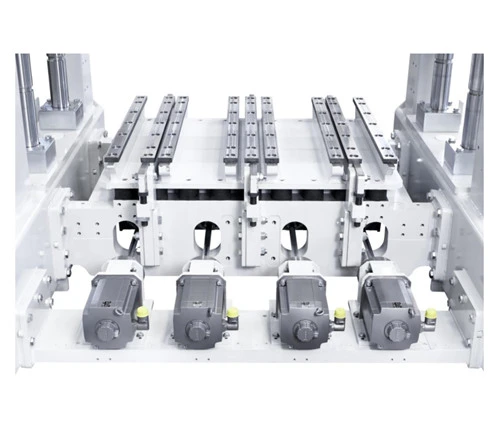

● 8개의 서보 모터는 모터 프레임의 외부 진동 차단 대들보에 각각 장착됩니다.
● 진동테이블은 오일욕조가 필요하지 않음(친환경)

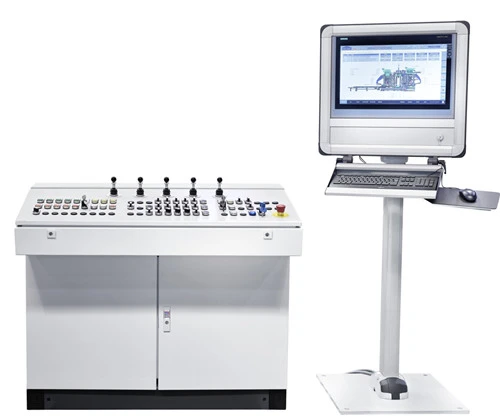

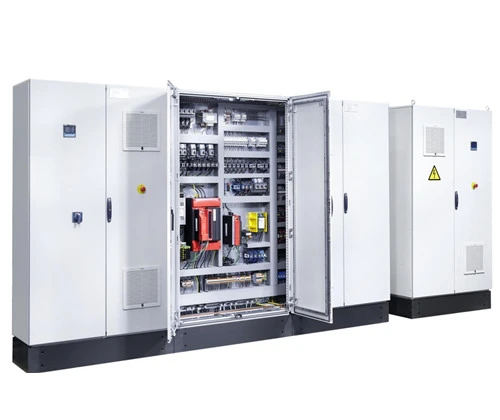

5. 정밀한 서보 제어 시스템

신호 피드백을 통해 진동의 위상과 속도를 제어하고, 신호 피드백을 통해 진동의 위상과 속도를 제어하며, 동기식 모션 제어, 고속 대기, 진동 개시 및 진동 제거가 가능합니다. 짧은 시간 내에 완료되어 사이클 시간을 단축하고 더 나은 제동을 달성하는 데 도움이 됩니다. 효과.' 위치 및 속도 이중 폐쇄 루프를 통해 가진력이 제어됩니다. 수직 방향으로만 작용하여 유효 가진력을 최대화하고 수평 자극력에 의한 기계 손상을 방지하여 기계 수명을 연장합니다. 다양한 제품 요구 사항에 따라 차별화된 설정을 할 수 있습니다. 고품질 제품.

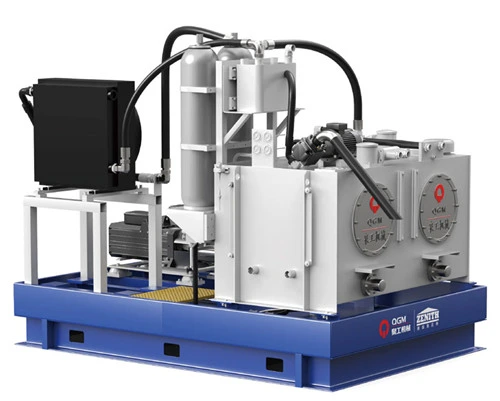

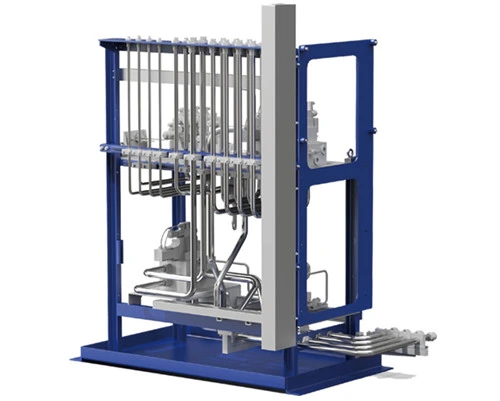

6. 유압 시스템

프레셔 헤드, 몰드 프레임, 골재카, 패브릭 카를 제어합니다. 탬퍼 헤드, 몰드 프레임, 베이스 믹스 및 페이스 믹스 공급 상자를 제어합니다. 밸브 코어 피드백이 있는 비례 방향 밸브를 통해 짧은 응답 시간을 제공합니다. 폐쇄 루프 제어 시스템(변위 눈금자/엔코더 -PLC- -비례 방향 밸브-오일 실린더)는 빠르고 안정적인 오일 실린더로 정밀한 제어를 보장합니다. 움직임. 유압 스테이션은 가변 변위 피스톤 펌프를 사용하여 정지합니다. 유압 시스템이 설정 압력에 도달하면 압력 오일을 펌핑하여 펌프 및 에너지 소비 감소. 유압 스테이션에는 다음이 장착되어 있습니다. 보조 오일 공급용 어큐뮬레이터로 여러 작업을 동시에 수행할 수 있습니다. 안정적인 유압 시스템 압력. 시스템에는 압력 센서도 포함되어 있습니다. 간편한 모니터링을 위한 조작판넬 디스플레이와 온도 센서, 오일 온도를 효과적으로 제어하고 우수한 작동유를 유지하기 위한 쿨러 및 히터 성능.
