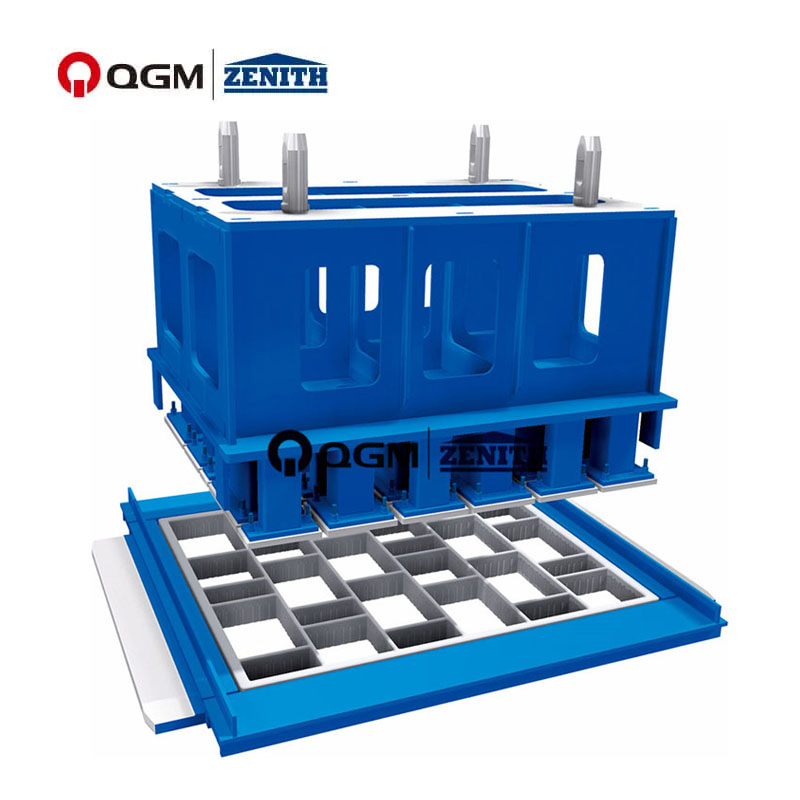

포장 돌 블록 금형

A) 금형 설계 불꽃 절단

좁은 웹 두께 가능

금형의 최적 활용

기계에 따른 스탬프 슈 간격 0,2 – 0,5 mm

반대원추형 측벽 가능

고정 홈이 필요하지 않음

다층 생산 기계의 일반적인 설계

선택적 철수 시트 디자인

디지털화로 자유로운 표면 디자인 구현 가능

가열 가능한 스탬프 신발 디자인 실행 가능

B) 금형 설계 밀링

모든 윤곽 및 형상에 적용 가능

+/- 0,3 mm 미만의 금형 상자 공차

기계에 따른 스탬프 슈 간격 0,2 – 0,5 mm

정확한 수직, 각진 매끄러운 측벽

쉬운 탈형

높은 적합 정확도

가능한 모든 디자인의 공간 보유자 가능

선택적 철수 시트 디자인

디지털화로 자유로운 표면 디자인 구현 가능

가열 가능한 스탬프 신발 디자인 실행 가능

다음과 같이 모든 포장 몰드에 대한 보호 장치를 착용하십시오.

가) 침탄처리(62-68HRC)

금형 상자 및 스탬프 슈 경화(62-68 HRC)

경도 침투 최소. 1,2mm

B) 질화(62-68 HRC)

몰드 박스 및 스탬프 슈 질화 처리(62-68 HRC)

경도 침투 최소. 0,4mm

침탄처리된 금형에 비해 내부응력이 거의 없음

Recommended for small web thicknesses

침탄 처리된 금형에 비해 윤곽 정확도가 더 높습니다.

고객의 요구 사항에 따라 당사의 금형은 용접 또는 모듈식 나사 잠금 방식으로 설계 및 제조될 수 있습니다.
